阻燃、耐火電線電纜到底該如何選型？

解答：電纜及光纜應按《民用建筑電氣設計標準》GB51348及其他相關規范對低煙、無鹵、阻燃、低毒等性能的設計要求，參考《電纜及光纜燃燒性能分級》GB31247的燃燒性能及其附加信息與低煙、無鹵、阻燃、低毒等性能對應關系選擇（不強制）。成束敷設的電纜及光纜尚宜滿足《阻燃和耐火電線電纜或光纜通則》GB/T 19666-2019中6.1.2條成束阻燃性能的要求。電纜及光纜耐火性能應根據不同消防用電設備在火災發生期間的最少持續供電時間要求，按《阻燃和耐火電線電纜或光纜通則》GB/T 19666-2019中6.2、《阻燃及耐火電纜塑料絕緣阻燃及耐火電纜分級和要求第2部分：耐火電纜》GA 306.2-2007中5.9及其他相關國家或行業技術標準選擇，并滿足不低于B1級燃燒性能的要求。

說明：為方便理解，將此問題分解為以下四個問題進行說明：

1、目前的電纜選擇是執行GB/T 19666-2019還是GB31247-2014？

　　目前兩個標準的技術要求都是獨立的。《阻燃和耐火電線電纜或光纜通則》GB/T 19666-2019為推薦性標準，可選擇性執行。主導部門是由上海電纜研究所，主打的是與IEC（IEC60332）的試驗、分類一致的國內制定的電纜燃燒特性的代號和試驗要求。《電纜及光纜燃燒性能分級》GB 31247-2014為國家標準，應執行。主導部門是公安部四川消防研究所，參考歐盟標準，主打思路是按防火材料的分類，對電纜參照一些國際標準的要求，重新分類和制定試驗要求。該規范不適用于電纜及光纜的耐火性能分級（見GB31247-2014中1范圍）。由于兩個標準的分級并不統一，分級依據也難以橫向類比，目前的選擇思路是先按《民用建筑電氣設計標準》GB51348-2019或地方電線電纜選擇標準來選擇電纜的燃燒性能等級，再在符合等級要求的這些電纜中，選擇滿足工程需要的并符合《阻燃和耐火電線電纜或光纜通則》GB/T19666-2019的成束敷設阻燃性能和耐火性能的產品。

2、GB31247-2014中燃燒性能及其附加信息與GB/T19666-2019中低煙、無鹵、阻燃、低毒有何對應關系？

　　詳細對比GB31247-2014及GB/T19666-2019中采用的實驗方法及性能指標，可得出以下結論：GB31247-2014中燃燒性能為B1級的電纜為低煙電纜，B2級和B3級不屬于低煙電纜。當相關規范有低煙設計要求時，滿足低煙性能的最低標準為B1級；腐蝕性等級為a1和a2的電纜為無鹵電纜，當相關規范有無鹵設計要求時，滿足無鹵性能的最低標準為a2級；燃燒性能為B2級以上的電纜為阻燃電纜，當相關規范有阻燃設計要求時，滿足阻燃性能的最低標準為B2級；煙氣毒性等級為為t0和t1的電纜為無毒電纜，當相關規范有無毒設計要求時，滿足無毒性能的最低標準為t1級。

3、燃燒性能A、B1、B2、B3級電纜與阻燃級別A、B、C、D有何對應關系？

　　《電纜及光纜燃燒性能分級》GB 31247-2014中A、B1、B2、B3燃燒性能分級和《阻燃和耐火電線電纜或光纜通則》GB/T 19666-2019阻燃A、B、C、D分級沒任何關系，兩者的實驗對象和實驗方法均不同。按GB31247-2014的要求，B1、B2兩個燃燒級別，都需要滿足《電纜和光纜在火焰條件下的燃燒試驗第12部分：單根絕緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法》GB/T 18380.12-2008的阻燃要求，但是需要注意，這個18380.12的垂直燃燒標準只是單根阻燃的試驗標準，并不是成束的阻燃要求。

　　而GB/T 19666-2019中阻燃級別A、B、C、D為電纜或光纜成束敷設時的阻燃性能，保證成束敷設電纜的同一電纜敷設通道內單位長度（m）非金屬含量不超過實驗中的非金屬含量，這樣才有可能保證最大炭化范圍不超過2.5m。其他熱釋放性能、燃燒性能都單獨根據《電纜或光纜在受火條件下火焰蔓延、熱釋放和產煙特性的試驗方法》GB/T 31248-2014的多根線纜試驗要求來判定。

4、耐火電纜如何選擇？

　　《消防給水及消火栓系統技術規范》GB50974-2014中表3.6.2明確不同場所的火災延續時間如下：

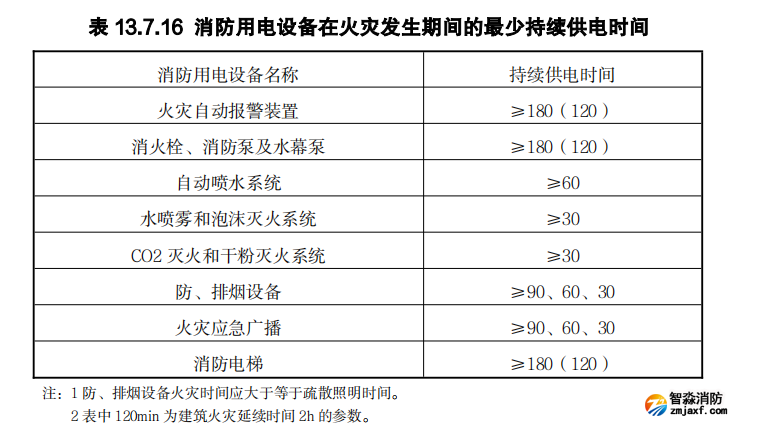

《民用建筑電氣設計標準》GB51348-2019中13.7.16對不同場所中消防用電設備在火災發生期間的最少持續供電時間做出了規定：

      目前，耐火電纜在火焰條件下完整性試驗的供火溫度有兩類：950℃～1000℃和750℃～800℃、830℃。《阻燃和耐火電線電纜或光纜通則》GB/T 19666-2019中表6耐火性能采用的試驗方法分別對應750℃、90min或830℃、120min。《阻燃及耐火電纜塑料絕緣阻燃及耐火電纜分級和要求第2部分：耐火電纜》GA 306.2-2007中表1采用的供火溫度對應為950℃～1000℃和750℃～800℃、830℃，且Ⅰ、Ⅱ級滿足低煙無鹵低毒的燃燒性能要求。《額定電壓0.6/1kV及以下金屬護套無機礦物絕緣電纜及終端》JG/T 313-2014按照BS6387、BS8491實驗條件及要求選用950℃～1000℃,180min。《額定電壓0.6/lkV及以下云母帶礦物絕緣波紋銅護套電纜及終端》GB/T 34926-2017亦按照BS6387、BS8491實驗條件及要求試驗時選用火焰溫度為950℃～1000℃,耐火時間分950℃、90min，950℃、180min等。

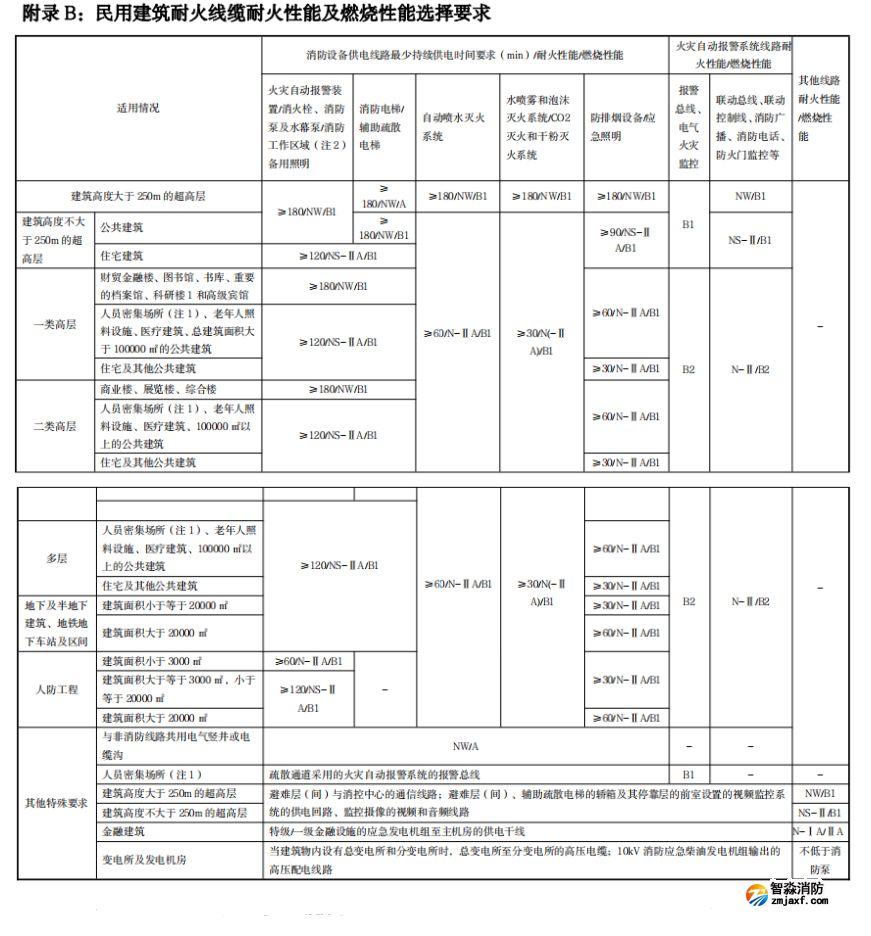

　　綜合上述試驗方法中的不同要求，耐火電纜應根據消防用電設備在火災發生期間的最少持續供電時間及電纜供火實驗溫度選擇，民用建筑可參考本《解答》附錄B。

注：1、人員密集的公共場所為《消防法》第73條及《人員密集場所消防安全管理》GB/T40248-2021中3.3規定的場所；

　　2、消防工作區域為《民用建筑電氣設計標準》GB51348-2019中表13.6.6中規定的場所；

　　3、表中耐火性能代號NW為滿足BS6387、BS8491實驗條件及要求的電線電纜，其他為《阻燃和耐火電線電纜或光纜通則》GB/T 19666-2019中表6對應的代號；

　　4、表中ⅡA為滿足950℃供電干線要求，對應《阻燃及耐火電纜塑料絕緣阻燃及耐火電纜分級和要求第2部分：耐火電纜》GA 306.2-2007中表1的耐火級別，750℃支線應為Ⅱ；

　　5、耐火電纜選型標注示例：NW/A級可標注為BTTZ-A；950℃供電干線電纜NS-ⅡA/B1級可標注為WDZNS□-ⅡA-YJY-B1，750℃供電支線電纜NS-Ⅱ/B1級可標注為WDZNS□-Ⅱ-YJY-B1。

　　6、當對應多種適用情況時，應按最高耐火性能及燃燒性能要求選擇。
