各類氣體滅火系統都采用的什么類型的檢漏裝置？看這一篇就夠了！

氣體滅火系統檢漏裝置

氣體滅火系統的滅火劑儲存在滅火劑容器中，會存在泄漏風險，所以要定期監測，確保系統處于有效狀態。

氣體滅火系統中用于檢查滅火劑泄漏的裝置為檢漏裝置，用于監測瓶組內介質的壓力或質量損失。它包括壓力顯示器（壓力表）、稱重裝置和液位測量裝置。根據滅火劑的特性，不同滅火系統則需要不同檢漏方式。

一、壓力表檢漏：

壓力表是最簡單實用的檢漏方式，通過觀測儲存裝置上的壓力表，可判斷滅火劑是否泄漏，適用于使用溫度范圍內滅火劑均為氣態貯存或均為液態貯存的滅火系統。

IG541、IG100、IG55、IG01等惰性氣體滅火系統，這類系統主要成份的臨界溫度，遠低于工作溫度范圍，所以不會被液化，始終以氣態形式存在。當滅火劑瓶出現泄漏時，壓力就會降低，就可以通過觀測儲瓶組的壓力狀態，來判斷滅火劑瓶是否泄漏。

而七氟丙烷滅火系統的滅火劑，臨界溫度高于工作溫度，飽和蒸汽壓較低，在瓶組中是以液態貯存，也可以通過壓力表檢查滅火劑泄漏情況。

二、稱重法：

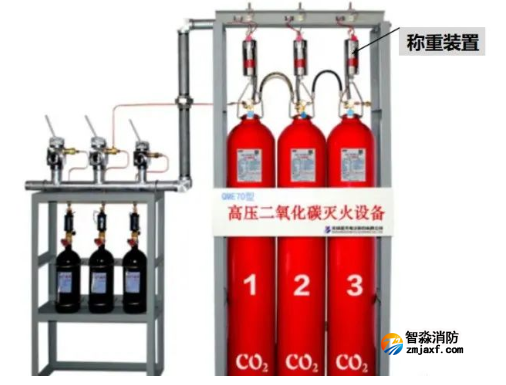

稱重法是最準確的檢漏方式，典型應用在二氧化碳滅火系統、七氟丙烷等滅火系統中，用稱重裝置判斷滅火劑是否泄漏

二氧化碳的臨界溫度31.26℃，20℃時的飽和蒸氣壓5.7 MPa，高壓二氧化碳系統在臨界溫度以上為氣態存在，臨界溫度以下則為氣液兩相存在，壓力不穩定，所以不適應壓力表檢測。而二氧化碳滅火系統的泄漏反映為失重，就可采用稱重裝置檢查，當二氧化碳滅火劑重量低于設定重量的90%時，失重報警裝置報警。

七氟丙烷滅火系統的滅火劑，在瓶組中是以液態貯存，稱重法也是較為合適的方式。

但對于內貯壓式七氟丙烷系統，滅火劑瓶采用增壓氣體（N₂）加壓，貯瓶內的主要組分為液態的滅火劑和氣態的N₂，就需要綜合稱重測量裝置和壓力表才能有效檢漏，通過貯瓶壓力表觀測N₂是否泄漏，再通過稱重法判定滅火劑是否泄漏。

對于內貯壓七氟丙烷系統，通常是增壓氣體（N₂）先泄漏，當貯瓶壓力低于有效工作壓力范圍時，可能預示增壓氣體（N₂）泄漏，不一定代表滅火劑泄漏。所以當貯瓶壓力低于有效工作壓力時，應及時補充增壓氣體（N₂），同時檢查滅火劑重量（稱重法）。

三、液位測量裝置：

液位測量主要適應于低壓二氧化碳滅火系統和外貯壓式七氟丙烷滅火系統中。

低壓二氧化碳滅火系統的二氧化碳是低溫液態貯存的，低壓二氧化碳滅火系統的泄漏反映為液位下降，可壓力計檢查。

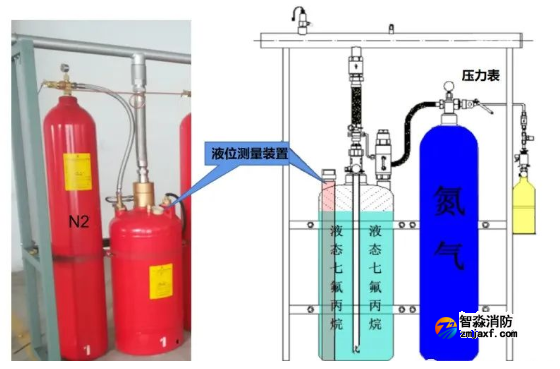

外貯壓式七氟丙烷滅火系統是滅火劑瓶組和驅動氣瓶與滅火劑分別儲存的，滅火劑瓶中七氟丙烷始終以液態形式存在，而驅動氣瓶可采用壓力顯示裝置檢漏。
