消防檢測儀器之消防聯動設計要求要點
消防系統一般由兩部分組成：一部分是報警系統（也就是探測火災，傳遞信號的系統），另一部分就是聯動系統（也就是接收到火災報警信號后，啟動消防附屬設備的系統）。消防聯動控制是火災自動報警系統在接收到火災報警信號后進行自動滅火的重要功能,科學合理地設計控制邏輯,是發揮其聯動控制功能的先決條件。
一般規定
消防聯動控制器應能按設定的控制邏輯向各相關的受控設備發出聯動控制信號，并接受相關設備的聯動反饋信號。消防聯動控制器的電壓控制輸出應采用直流24V ，其電源容量應滿足受控消防設備同時啟動且維持工作的控制容量要求。
消防水泵、防煙和排煙風機的控制設備，除應采用聯動控制方式外，還應在消防控制室設置手動直接控制裝置。啟動電流較大的消防設備宜分時啟動。需要火災自動報警系統聯動控制的消防設備，其聯動觸發信號應采用兩個獨立的報警觸發裝置報警信號的“與”邏輯組合。消防檢測儀器網：http://yuxintruck.com/
自動噴水滅火系統的聯動控制設計
4.2.1 濕式系統和干式系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，應由濕式報警閥壓力開關的動作信號作為觸發信號，直接控制啟動噴淋消防泵，聯動控制不應受消防聯動控制器處于自動或手動狀態影響。
2 手動控制方式，應將噴淋消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止。
3 水流指示器、信號閥、壓力開關、噴淋消防泵的啟動和停止的動作信號應反饋至消防聯動控制器。
4.2.2 預作用系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，應由同一報警區域內兩只及以上獨立的感煙火災探測器或一只感煙火災探測器與一只手動火災報警按鈕的報警信號，作為預作用閥組開啟的聯動觸發信號。由消防聯動控制器控制預作用閥組的開啟，使系統轉變?yōu)闈袷较到y(tǒng)；當系統設有快速排氣裝置時，應聯動控制排氣閥前的電動閥的開啟。濕式系統的聯動控制設計應符合本規范第 4.2.1 條的規定。
2 手動控制方式，應將噴淋消防泵控制箱（柜）的啟動和停止按鈕、預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止及預作用閥組和電動閥的開啟。
3 水流指示器、信號閥、壓力開關、噴淋消防泵的啟動和停止的動作信號，有壓氣體管道氣壓狀態信號和快速排氣閥入口前電動閥的動作信號應反饋至消防聯動控制器。
4.2.3 雨淋系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，應由同一報警區域內兩只及以上獨立的感溫火災探測器或一只感溫火災探測器與一只手動火災報警按鈕的報警信號，作為雨淋閥組開啟的聯動觸發信號。應由消防聯動控制器控制雨淋閥組的開啟。
2 手動控制方式，應將雨淋消防泵控制箱（柜）的啟動和停止按鈕、雨淋閥組的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制雨淋消防泵的啟動、停止及雨淋閥組的開啟。
3 水流指示器，壓力開關，雨淋閥組、雨淋消防泵的啟動和停止的動作信號應反饋至消防聯動控制器。
4.2.4 自動控制的水幕系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，當自動控制的水幕系統用于防火卷簾的保護時，應由防火卷簾下落到樓板面的動作信號與本報警區域內任一火災探測器或手動火災報警按鈕的報警信號作為水幕閥組啟動的聯動觸發信號，并應由消防聯動控制器聯動控制水幕系統相關控制閥組的啟動；僅用水幕系統作為防火分隔時，應由該報警區域內兩只獨立的感溫火災探測器的火災報警信號作為水幕閥組啟動的聯動觸發信號，并應由消防聯動控制器聯動控制水幕系統相關控制閥組的啟動。
2 手動控制方式，應將水幕系統相關控制閥組和消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制消防泵的啟動、停止及水幕系統相關控制閥組的開啟。
3 壓力開關、水幕系統相關控制閥組和消防泵的啟動、停止的動作信號，應反饋至消防聯動控制器。

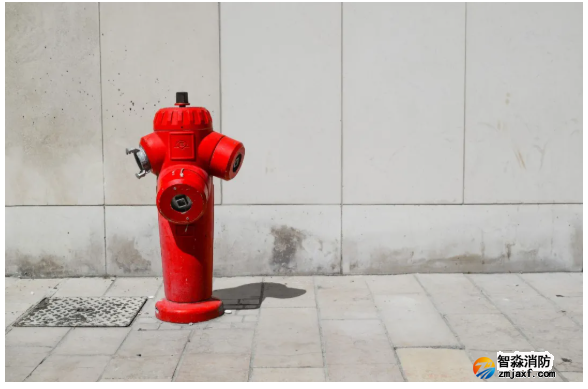

消火栓系統的聯動控制設計
1)消火栓系統的聯動控制設計
①消火栓系統出水干管上設置的低壓壓力開關、高位消防水箱出水管上設置的流量開關或報警閥壓力開關等信號作為觸發信號,直接控制啟動消火栓泵,消火栓泵的聯動控制不受消防聯動控制器處于自動或手動狀態的影響。
②當建筑內設置火災自動報警系統時,消火栓按鈕的動作信號作為報警信號及啟動消火栓泵的聯動觸發信號,消防聯動控制器在接收到滿足邏輯關系的聯動觸發信號后,聯動控制消火栓泵的啟動。
2)消火栓系統的手動控制設計
將消火栓泵控制箱(柜)的啟停按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤上,直接手動控制消火栓泵的啟動與停止。
3)消火栓泵的動作信號應反饋至消防聯動控制器。
